Les annotations dans BLENDER 2.80.61

(nombreux changements depuis la version 2.80.47)

L'Annotation est un nouvel outil en soi, séparé de Grease Pencil avec cette nouvelle version Blender 2.8. Il est  disponible dans tous les éditeurs, comme dans les versions précédentes. Il permet d'inscrire des annotations sans effet sur le rendu final, mais utiles pour les informations qu'il contient..

Mode opératoire pour utiliser l'outil Annotation

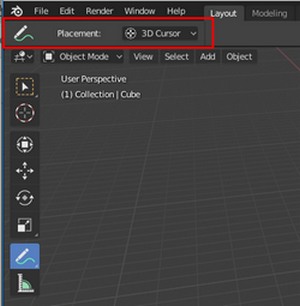

1. Sélectionner l'outil Annotation dans la Toolbar (à gauche de la vue 3D Viewport)

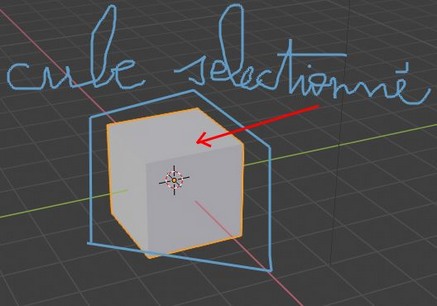

                                                               exemple d'annotations possibles






2. La possibilité de personnaliser  les annotations se fait par l'intermédiaire de la Sidebar.   Pour afficher la Sidebar soit :
   - cocher Sidebar dans la commande View de la Barre d'outils de l'éditeur
   - soit utiliser le raccourci N.

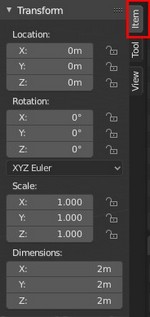

   Par défaut, la Sidebar s'affiche en haut à droite de la Vue 3D, comme ci-contre.

   L'onglet Item est sélectionné par défaut. Comme nous le décrivons ci-après, c'est l'onglet Tool qui nous intéresse pour sélectionner les différentes options











3. Accès aux différentes options de l'outil Annotation
• Vérifier la sélection de l'outil Annotate dans la Toolbar affichée à gauche de la vue 3D

• Vérifier l'affichage de la Sidebar affichée à droite de la vue 3D (sinon voir en 2.)
• Sélectionner l'index Tool
• On obtient l'affichage ci-contre




•  Pour modifier la couleur de l'annotation :
• clic sur le carré de couleur (bleu par défaut)
• Choisir une autre couleur






• Pour modifier l'épaisseur du trait de l'annotation
• Cliquer sur le bouton Note

• Cliquer dans l'encadré Thickness
• saisir une autre valeur de pixels





• Pour personnaliser le choix de couleurs
• Cliquer sur le signe + à droite de l'encadré Note affiché au-dessus de Thickness
• Une deuxième ligne s'affiche intitulée Note001

• Cliquer sur le carré bleu à gauche et sélectionner une autre couleur

En cliquant sur l'oeil de l'une ou l'autre des notes permet d'en supprimer l'affichage à l'écran

Note : Je n'ai pas trouvé pour l'instant la possibilité de personnaliser le nom de ces notes




• Il existe plusieurs  types d'annotations possibles.

Le type d'annotation par défaut est la forme libre (Annotate) de couleur bleue, (par défaut).
Pour afficher les 3 autres options effectuer un cliquer - glisser vers la droite sur l'icone Annotation de la  Toolbar (observer la tête de flèche, à droite, dans le bas de l'icone indiquant que cet outil possède des options).


• Annotate Line permet de dessiner des lignes droites donc de tracer par exemple des flèches
• Annotate Polygon permet de dessiner un polygone (donc d'encadrer du texte ou un objet)
• Annotate Eraser permet l'utilisation d'une gomme
  Note : La Sidebar étant affichée, lorsque Annonate Eraser est sélectionné apparaît la possibilité de modifier le rayon du tampon utilisé pour le gommage.

  Pour avoir accès à cette option sélectionner l'onglet Tool

  L'affichage de la Sidebar se présente comme ci-contre.
  Le rayon (Radius) indique 25 px. On peut le modifier.



4. Il est évident que les annotations n'apparaissent pas lors d'un Rendu.



5. Il est possible de ne pas afficher les annotations réalisées dans l'espace de travail et ceci sans les effacer.

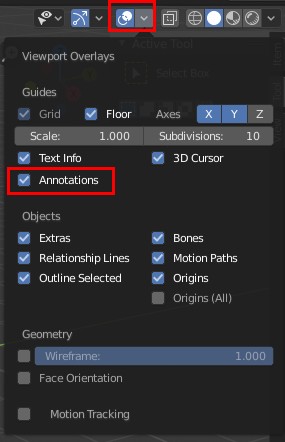

• Cliquer sur l'outil Viewport Overlay de la Barre d'outils de l'éditeur  3D Viewport.


• Ceci a pour conséquence d'ouvrir une boite de commandes.


• Dans la partie Guides, décocher l'option Annotations

Pour afficher à nouveau les annotations, effectuer la démarche  inverse.
